描述
● 產品概述及用途

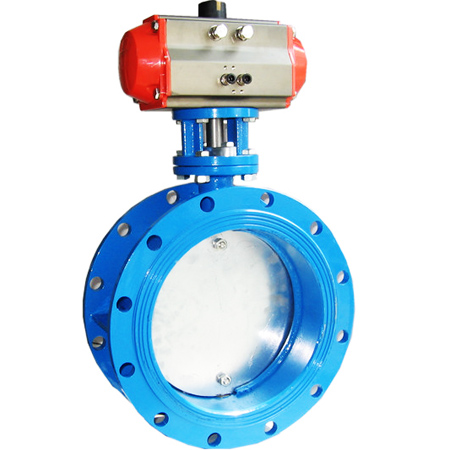

氣動通風蝶閥采用的是中線結構，工藝是采用鋼板卷彎后與兩片法蘭焊接設計而成，閥板邊緣與殼本無接觸，留有微小間隙。閥板關閉時沒有摩擦，扭矩輕、結構簡單、安裝方便。主要用于化工、建材、電站、玻璃等行業中通風系統流量調節及截止作用。
● 主要性能參數
| 氣動執行器 | 雙作用、單作用常閉式、單作用常開式 |
| 附件可選 | 換向電磁閥、限位開關、空氣過濾減壓閥、電氣定位器、手輪機構 |
| 電壓 | AC220V、AC110V、AC380、DC12V、DC24V、DC110V |
| 公稱通徑 | DN50-4000mm |
| 公稱壓力 | 0.05~1.6MPa |
| 適用溫度 | 本體密封 |
| 連接方式 | 法蘭式 |
| 閥體結構 | A型 |
| 閥體材質 | 鍍鋅、WCB、304、316、316L、310S等 |
| 閥板材質 | 鍍鋅、WCB、304、316、316L、310S等 |
| 閥座襯里 | 本體密封 |
| 適用介質 | 空氣、煙氣、廢氣等混合氣體 |
| 泄漏率 | ＜3% |
● ?尺寸圖
