蝶閥與截止閥是兩種常用的閥門類型，在各種應用中起到調節流體流量的作用。它們都有獨特的特點、優點和缺點，適合不同的情況。在本文中，我們將探討蝶閥和截止閥之間的主要區別，包括它們的設計、功能和性能特征。通過了解這些差異，讀者可以在選擇適合其特定應用需求的閥門時做出明智的決定。.蝶閥和截止閥
一、簡介
A. 蝶閥與截止閥的定義
蝶閥與截止閥都是用于調節管道系統中流體流量的工業閥門。

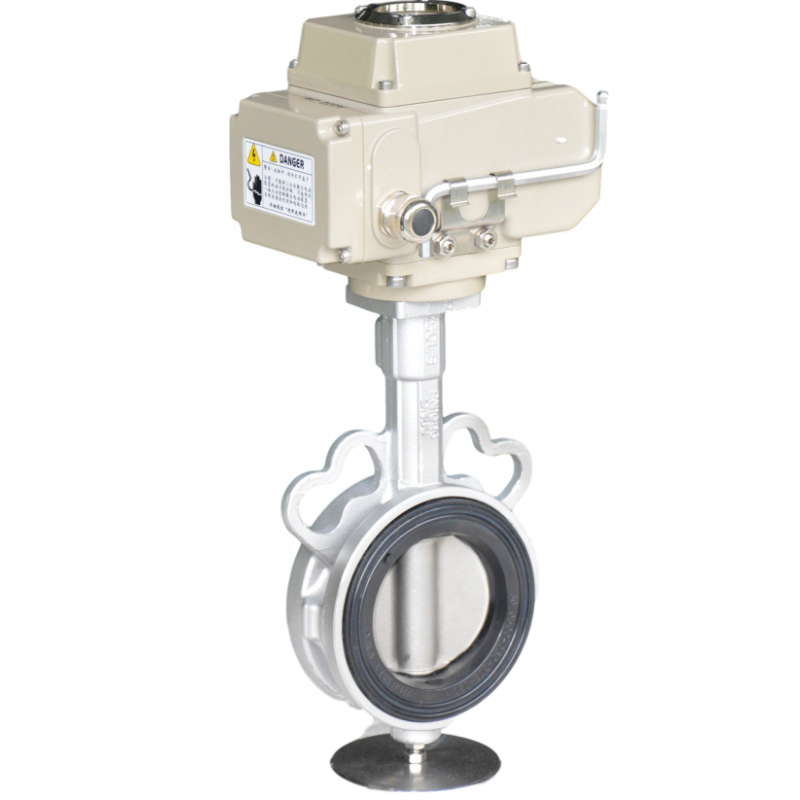

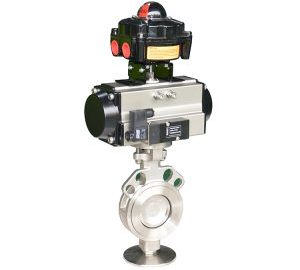

蝶閥是一種四分之一回轉閥門，采用圓形閥瓣作為關閉機構，繞垂直于流動方向的軸線旋轉。該閥盤通常由金屬或塑料制成，并帶有橡膠或彈性體密封件，可提供緊密的閉合。該閥門可以手動或自動操作，使其適用于不同的應用。
另一方面，截止閥是一種線性運動閥，它使用旋塞或閥瓣作為關閉機構來調節流體流量。閥塞在閥座上上下移動，以控制通過閥門的流體流量。截止閥以其精確的流量控制而聞名，但它們比蝶閥需要更大的力來操作。它們通常用于需要精確流量控制的應用中。
二. 設計差異
A.蝶閥設計
蝶閥設計有一個圓盤，該圓盤在垂直于流動方向的軸線上旋轉。圓盤連接到閥桿并手動或自動旋轉以控制流體流量。當閥門完全打開時，閥瓣與管道對齊，從而實現最大流量。當閥門關閉時，閥瓣旋轉四分之一圈以完全阻止流動。閥瓣還可調節至全開和全關之間的任意位置，以調節流量。蝶閥有多種不同的形式，包括對夾式、凸耳式和法蘭式，具有不同的閥體材料和閥瓣設計，以適應不同的應用。這些閥門易于安裝、操作和維護，對于需要頻繁調整和控制的系統來說是一個有吸引力的選擇。
B. 截止閥設計
截止閥設計有一個塞子或圓盤，可以進出閥座以調節流體流量。塞子連接到可以手動或自動上下移動的閥桿。
當閥門完全打開時，閥塞向上移動遠離閥座，從而實現最大流量。當閥門關閉時，閥塞向下移向閥座，完全阻止流動。旋塞還可調節至全開和全關之間的任意位置，以調節流量。截止閥有多種形式，包括角型、Y 型和針型，具有不同的閥體材料和閥內件設計，以適應不同的應用。
截止閥提供精確的流量控制，通常用于需要精確調節流量的應用中。然而，它們的設計使得它們比蝶閥更復雜且更難以安裝和維護。
三．功能差異
A. 蝶閥功能
蝶閥通過使用圓盤控制流體通過管道的流量來發揮作用。當閥門打開時，閥瓣平行于流動方向轉動，使流體以最小的阻力通過。當閥門關閉時，閥瓣垂直于流動方向旋轉，完全阻斷流動。蝶閥還可以調節到全開和全關之間的任何位置，以調節流量。
圓盤連接到一個可以手動或自動操作的桿，以控制圓盤的位置，從而控制流體的流動。閥門的密封機構通常是彈性材料，例如橡膠，當關閉時，它在閥瓣和閥體之間形成緊密的密封。這種設計允許快速、簡單的操作，使蝶閥成為需要頻繁調節流量的應用的流行選擇。此外，其低維護設計使其對于化工廠、煉油廠和其他工業設施的使用具有吸引力。
B.截止閥功能
截止閥通過使用塞子或圓盤調節流經管道的流體流量來發揮作用。閥塞連接到一個可以手動或自動操作的閥桿，并移入和移出閥座以控制流體的流動。
當閥門完全打開時，閥塞向上移動遠離閥座，從而實現最大流量。當閥門關閉時，閥塞向下移向閥座，完全阻止流動。旋塞還可以調節到全開和全關之間的任意位置，以調節流量。閥門的密封機構通常是軟材料，例如橡膠或聚四氟乙烯，當閥門關閉時，它在閥塞和閥座之間形成緊密的密封。
截止閥以其精確的流量控制而聞名，使其成為需要精確調節流量的應用的理想選擇。然而，其更復雜的設計使得它們比蝶閥更難安裝和維護，并且通常不適合高流量應用。
五、性能差異
A. 蝶閥性能
蝶閥以其在各種應用中的高性能而聞名。它們設計簡單、維護要求低并且能夠處理多種介質，使其成為化學加工廠、水處理設施以及石油和天然氣行業的流行選擇。
蝶閥還能夠處理高壓和低壓應用，某些設計的壓力高達 1500 psi 或更高。此外，蝶閥可有效控制流量，使其在需要精確流量控制的應用中非常有用，例如暖通空調系統和消防系統。
它們在可處理的介質類型方面也具有多種用途，包括氣體、液體和漿料，以及腐蝕性和磨蝕性介質。這種多功能性歸功于閥門的彈性材料結構，這使得它們適合與不同類型的介質一起使用。此外，蝶閥采用緊湊的設計，可減輕重量和尺寸，易于安裝和操作，并減少占地面積和成本。
總之，蝶閥的卓越性能與其多功能性和低維護設計相結合，使其成為許多行業和應用的有吸引力的選擇。
B. 截止閥性能
截止閥以其在各種應用中的高性能而聞名。它們精確的流量控制和處理多種介質的能力使其在化學加工、石化、石油和天然氣以及其他行業中廣受歡迎。
截止閥能夠處理高壓和低壓應用，某些設計的壓力高達 2500 psi 或更高。它們在控制流量方面也非常有效，非常適合需要精確調節流量的應用，例如蒸??汽系統和鍋爐給水系統。
截止閥還可以處理多種介質類型，包括氣體、液體和泥漿，以及腐蝕性和磨蝕性介質。這種多功能性歸功于閥門的堅固結構，這使得它們適合與不同類型的介質一起使用。截止閥還設計有緊密的密封機構，以防止泄漏并確保安全操作。
此外，正確維護時，截止閥可以提供較長的使用壽命和可靠性?？傊?，截止閥是需要精確流量控制、多功能性和可靠性的應用的絕佳選擇。使它們成為流體控制系統中有價值的組件。
五、應用
A. 蝶閥應用
蝶閥因其多功能性、高效性和可靠性而廣泛應用于各個行業的各種應用。蝶閥的一些最常見應用包括：
- 水處理：蝶閥廣泛用于水處理廠，用于控制處理過程不同階段的水流量，例如過濾、消毒和分配。
- HVAC 系統：蝶閥用于供暖、通風和空調 (HVAC) 系統，用于調節空氣和水的流量，有助于保持舒適的室內條件。
- 化學加工：蝶閥通常用于化學加工廠，用于控制化學品在制造過程的不同階段的流動，包括混合、混合和泵送。
- 食品和飲料行業：蝶閥在食品和飲料行業中用于控制加工、包裝和分配過程中的液體和氣體的流動。
- 石油和天然氣：蝶閥在石油和天然氣行業中用于控制原油、天然氣和其他流體在開采、精煉和運輸過程中的流動。
- 消防系統：蝶閥是消防系統中的關鍵部件，因?yàn)樗鼈兛梢栽诎l(fā)生火災時快速有效地控制水或其他滅火劑
- 制藥行業：蝶閥用于制藥行業。在藥品制造、包裝和分銷過程中控制液體和氣體的流動。
B. 截止閥應用
截止閥廣泛應用于各個行業的各種應用。由于其精確的流量控制、多功能性和可靠性。截止閥的一些最常見應用包括：
- 蒸汽系統：截止閥用于蒸汽系統，通過控制壓力和溫度來調節蒸汽流量并維持安全操作條件。
- HVAC 系統：截止閥用于供暖、通風和空調 (HVAC) 系統。調節水和其他液體的流量，有助于保持舒適的室內條件。
- 石化行業：截止閥通常用于石化行業，在精煉和加工過程中控制不同介質類型的流量，例如氣體、液體和漿料。
- 水處理：截止閥廣泛用于水處理廠，用于控制處理過程不同階段的水流量，例如過濾、消毒和分配。
- 制藥行業：截止閥在制藥行業中用于調節液體流量。以及藥物制造、包裝和分銷過程中的氣體。
- 發電：截止閥在發電設施中用于控制流體的流動。例如電力生產和分配過程中的蒸汽、水和燃料。
- 化學加工：截止閥在化學加工廠中用于調節化學品的流量。通過制造過程的不同階段，包括混合、共混和泵送。
七．結論
總之，蝶閥由于其多功能性，可以在廣泛的工業應用中有效使用。易于使用，并且能夠處理不同的媒體類型。截止閥可有效地應用于各種工業應用。由于其精確的流量控制、多功能性和耐用性。它們可以處理不同的介質類型，包括腐蝕性和磨蝕性物質，使其成為流體控制系統中的寶貴組件。
